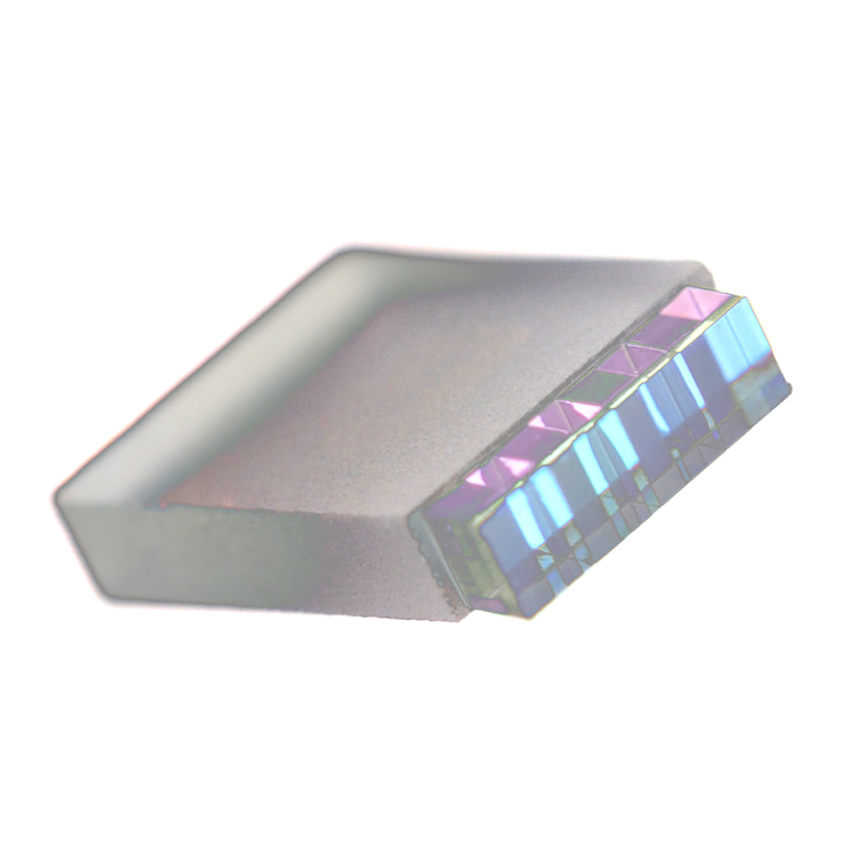

SWDM, CWDM, LWDM Z-BLÖCKE
Beschleunigen Sie die Montage von Mux/Demux-Komponenten für optische Hochgeschwindigkeits-Transceiver mit diesen monolithischen Z-Blöcken, die einen schnelleren Ausrichtungsprozess ermöglichen.
Z-Block-Baugruppen von Coherent bieten eine Lösung mit sehr geringer Einfügedämpfung für effizientes Wellenlängenmultiplexing und -demultiplexing in 100G-, 400G- und 800G-Systemen, und ihre sehr hohe Parallelität und ihre Pitch-Toleranzen vereinfachen die Kopplung und Montage.
Spezifikationen von SWDM, CWDM, LWDM Z-BLÖCKE
Wählen Sie Z-Blöcke auf der Grundlage der Spezifikationen in der Tabelle aus, oder spezifizieren Sie ein benutzerdefiniertes Design für den Filterabstand.
パラメータ |
Einheit |
CWDM4 |
LAN-WDM |
Betriebswellenlänge |
nm |
1.250 – 1.350 |
1.280 – 1.330 |
Zentrale Wellenlänge (λc) |
nm |
1.271/1.291/1.311/1.331 |
1.295,56/1.300,05/1.304,56/1.309,14 |
Durchlassband (PB) |
nm |
> λc ± 6,5 |
> λc ± 1,05 |
Max. Einfügungsdämpfung bei PB |
dB |
< 1,0 |
< 1,0 |
IL Gleichmäßigkeit bei PB |
dB |
< 0,4 |
<0,5 |
PDL bei Durchlassband |
dB |
< 0,25 |
< 0,25 |
Angrenzende CH-Isolierung |
dB |
>25 |
>25 |
Nicht angr. CH-Isolierung |
dB |
> 30 |
> 30 |
Typischer AOI (in Luft) |
Grad |
8/13,5 |
8/13 |
ピッチ |
μm |
500/750/900/1.000/1.100/1.500 |
|
Strahlparallelität |
Grad |
< 0,2 |
< 0,2 |
Betriebstemperatur |
°C |
-20 ~ 85 |
-5 ~ 75 |
Lagertemperatur |
°C |
-40 ~ 85 |
-40 ~ 85 |
関連商品
Whitepaper

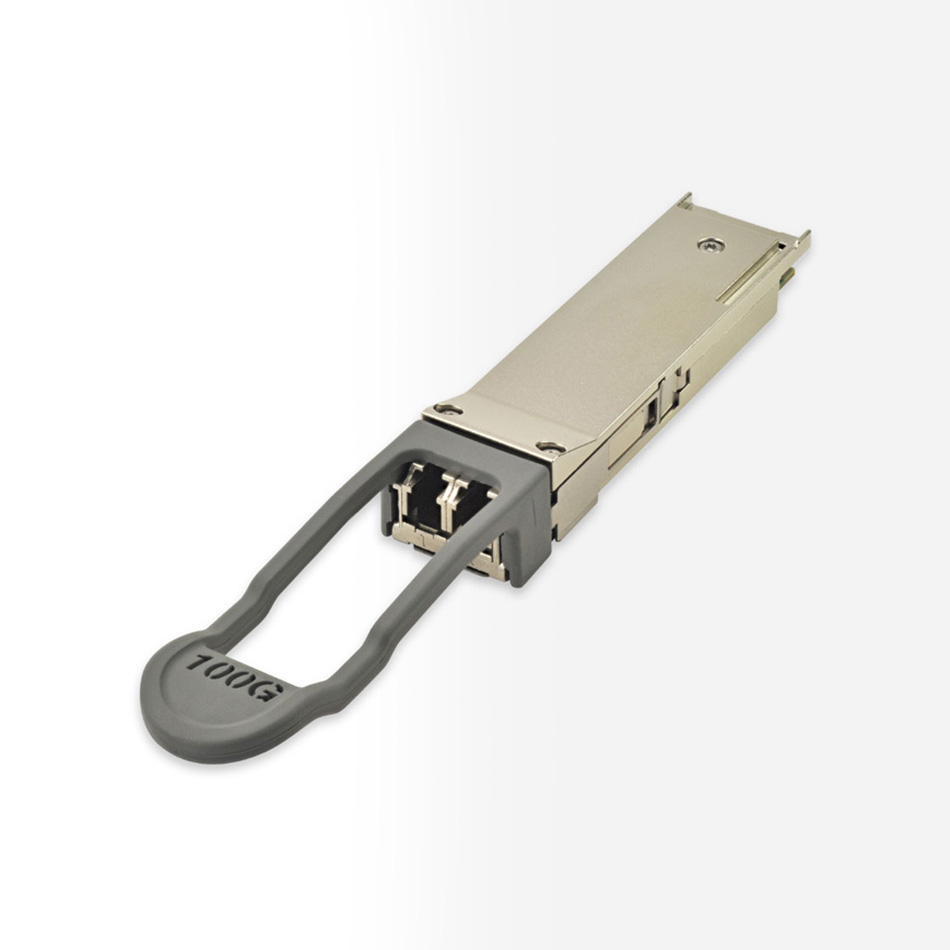

SWDM: Die Lösung mit den niedrigsten Gesamtkosten für 40G/100G im Unternehmensrechenzentrum
